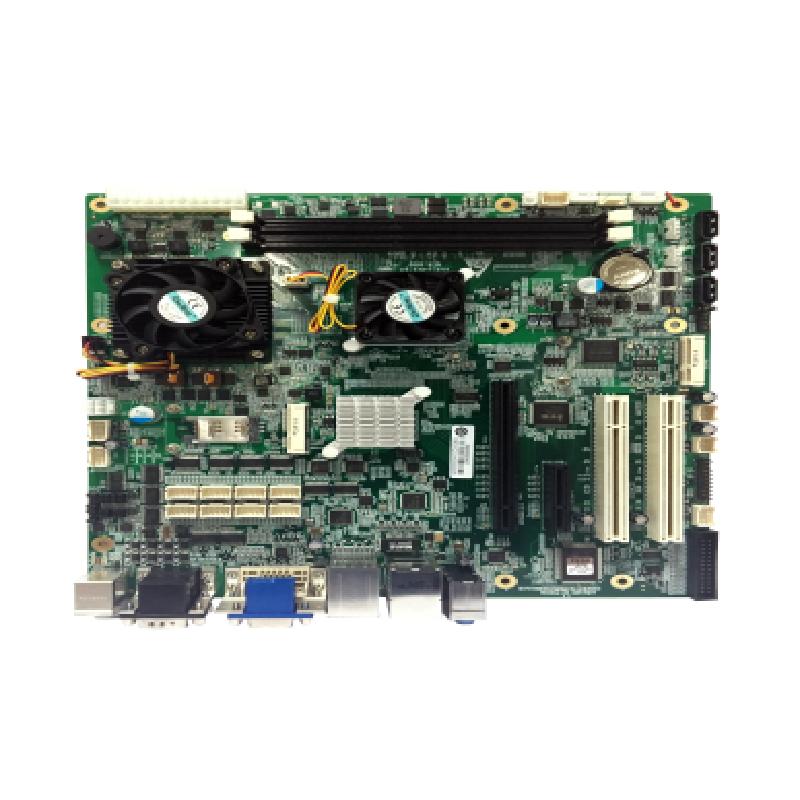

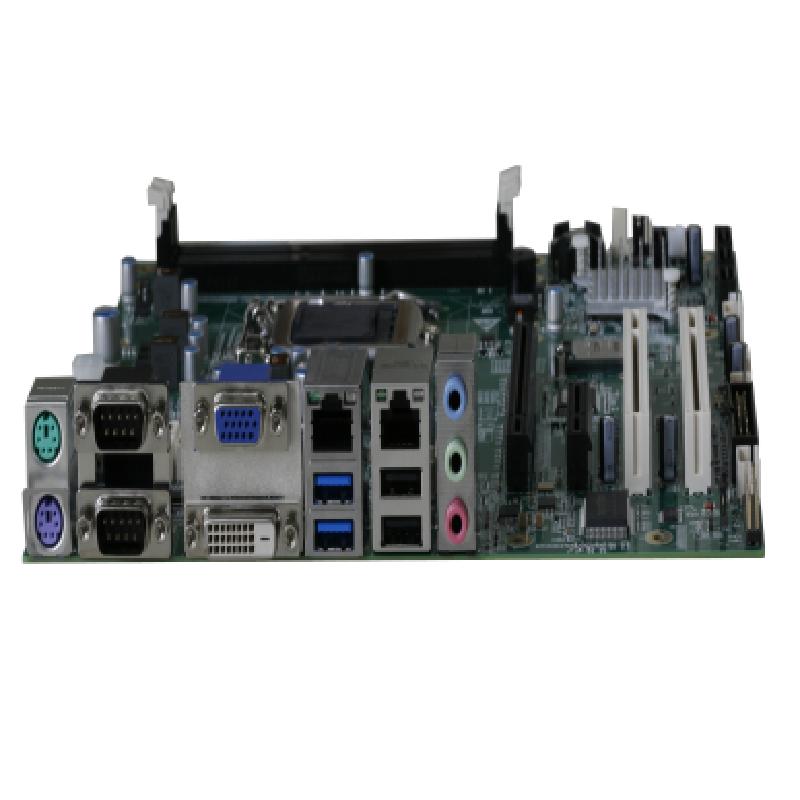

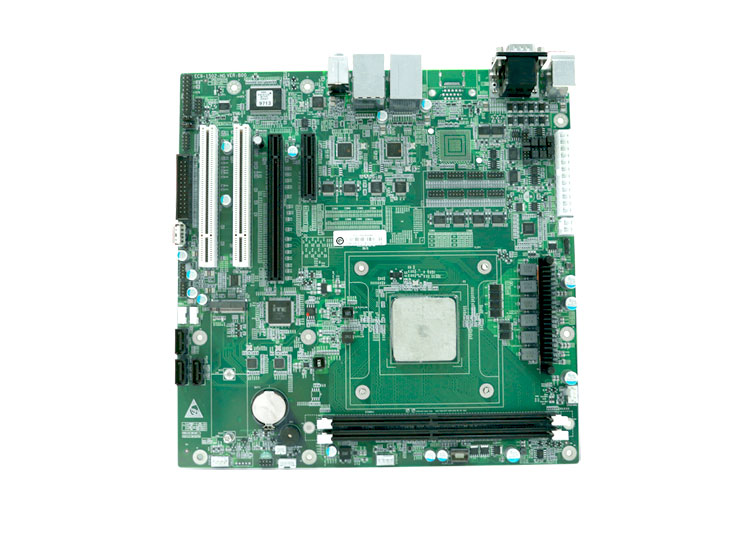

研祥Embedded ATX結構單板電腦 EC9-1501-ZX
-
EC9-1501-ZX是一款基于兆芯國產化芯片平臺開發的Embedded ATX結構單板電腦，采用先進的ZX-C4701四核處理器和ZX-100S芯片組；支持VGA+DVI雙顯示功能；支持PCIe X16(實際速度X8)、PCIe X4, PCI擴展總線擴展，主要針對銀行ATM/VTM自助終端、自助稅務終端、石油石化、高速公路ETC、政府保密計算機等應用，高端的性能和豐富的功能配置可以發揮重要作用。
- 支持國產化兆芯4核CPU（ZX-C4701）及ZX-100S的芯片組，ZX-C4701和ZX-100S的性能相當于G1820和H81
- 支持兩條1333/1600MHz DDR3內存，最大內存容量可達32GB
- VGA、DVI-D雙顯示功能
- 支持6個USB2.0,3個USB3.0，9個串口
- 支持PCIe X16(實際速度為X8)、PCIe X4, PCI總線擴展
- 支持TCM模塊，具有獨特的安全加密系統，支持SM3和SM4國密算法
- 支持的操作系統：win7、win8、win10、Linux及國內的中標麒麟等操作系統（可以實現軟硬件全部國產化）
| 處理器 |
支持開先ZX-C+四核處理器，此款板卡采用ZX-C4701 |
| 芯片組 |
ZX-100S芯片組 |
| 內存 |
提供兩條1333/1600MHz DDR3 U-DIMM內存插槽，支持單根內存最大容量16GB，總支持32GB |
| 顯示接口 |
支持VGA、DVI—D 雙顯，VGA支持最高分辨率為2560*1600 ，DVI-D支持的最大分辨率為2048*1536@60Hz |
| 音頻 |
采用HDA標準，支持MIC-IN/LINE-IN/LINE-OUT |
| LAN |
提供2個10/100/1000Mbps網絡接口(Intel I210網卡),LAN1支持網絡喚醒 |
| 存儲器 |
提供3個SATA 2.0接口，1個M-SATA接口,1個Mini-pcie插槽 |
| I/O接口 |
提供10個串口，其中COM1,COM2 支持RS-232/422/RS-485模式選擇，COM1、COM2同時支持5V/12V帶電可選；提供 6個USB2.0接口；提供3個USB3.0接口；提供2個PS/2接口（鍵盤和鼠標接口）；提供1個8路數字I/O接口；提供1個TCM接口，1個LPT接口（插針接口，可通過線材引出） |
| 擴展總線 |
提供2個PCI、1個PCIEX4(實際速度為PCIEX1)、1個PCIEX16 |
| 工作溫度 |
-10℃～60℃；濕度：5%～95%（非凝結狀態） |
| 儲存環境 |
-20℃～80℃；濕度：5%～95%（非凝結狀態） |
| 看門狗 |
255級，可編程秒/分，超時中斷或系統復位 |
| 電源 |
采用標準ATX電源供電 |
| 尺寸（W×D×H） |
244 mm（長）× 244 mm（寬） |
