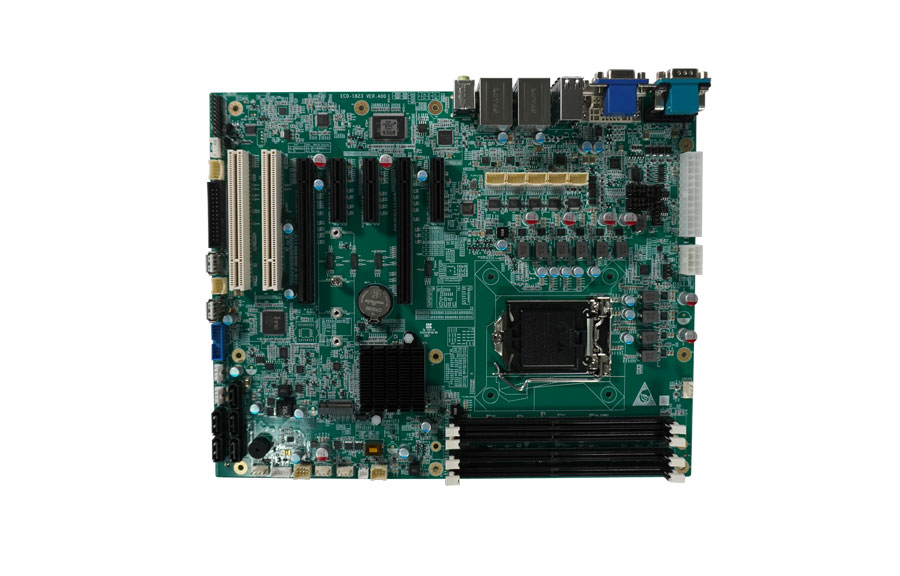

研祥ATX結構單板EC0-1823
-
EC0-1823主板采用標準ATX規范
采用英特爾Q470E&W480E芯片組，可支持LGA 1200 Intel? Xeon? W & 10th Core? i9/i7/i5/i3處理器（TDP up to 125W）；提供4條DDR4 DIMM內存插槽，Q470E芯片組不支持ECC內存，W480E芯片組支持ECC內存，最大可擴展至 128 GB；支持高速USB 3.2 Gen2接口，10Gb/S寬帶速率；支持PCI +PCIE擴展組合，多串口、多USB接口，支持AMT遠程管理功能；該產品將廣泛應用在工業自動化、機器視覺、深度學習、安全監控、智能交通、環保、通信等領域
| 處理器 | Q470E芯片組：支持LGA 1200 Intel? 10th Core? i9/i7/i5/i3 & Pentium?/Celeron? 處理器（最高功耗125W） W480E芯片組：支持LGA 1200 Intel? Xeon? W&10th Core? i9/i7/i5/i3 處理器（最高功耗125W） |
| 芯片組 | Q470E/W480E |
| 系統內存 | 提供4條DDR4 2400/2666/2933MHz DIMM插槽，最大可擴展至 128 GBW480E芯片組支持ECC內存，Q470E芯片組不支持ECC內存 |
| 存貯配置 | 5個SATA3.0，支持Raid 0,1,5,101個M.2 M-key（PCIe3.0 x4 與 SATA信號) |
| 顯示接口 | 板載VGA+DP+DVI-D三顯同步異步輸出顯示： VGA最大分辨率: 1920×1200@60Hz； DP 最大分辨率: 4096 x 2304 @60Hz； DVI-D最大分辨率: 1920×1200@60Hz； |
| USB接口 | 板載后IO接口：2個USB 3.2 Gen 2、2個USB 3.2 Gen 1、4個USB 2.0內部連接器：2 x USB 3.2 Gen 1 , 2 x USB 2.0 , 2 x USB 2.0 Type-A |
| 網絡配置 | 2個千兆網口，LAN1支持網絡喚醒 |
| 聲卡配置 | 支持MIC-IN/LINE-OUT |
| SIO接口 | 6個COM口，其中COM1/COM2支持 RS232/422/485可調；COM1板載，COM2-6主板內置 1個TPM/LPC接口，可以通過插LPC轉接卡再擴展4個串口 1個LPT主板內置 1個8路數字I/O：4路輸入，4路輸出 |
| 總線擴展 | 2個PCI 2個PCI E x16 注意：2個PCIE*16插槽同時使用時降為PCIE*8的速度 3個PCI E x4 |
| 電源供電 | 采用ATX電源供電，支持S0、S4、S5；支持AC上電自動開機功能 |
| 環境要求 | 主板工作溫度：（-10）℃～（+60）℃ |
| 主板貯存溫度：（-40）℃～（+85）℃ | |
| 恒定濕熱：（40）℃ （95）%RH無凝結 | |
| 產品尺寸 | 305mm * 244 mm |
| 操作系統 | 支持：WIN10、Server 2019、Cent OS 、Linux、Ubantu等高內核版本LINUX系統。 可支持AMT遠程管理功能 |
