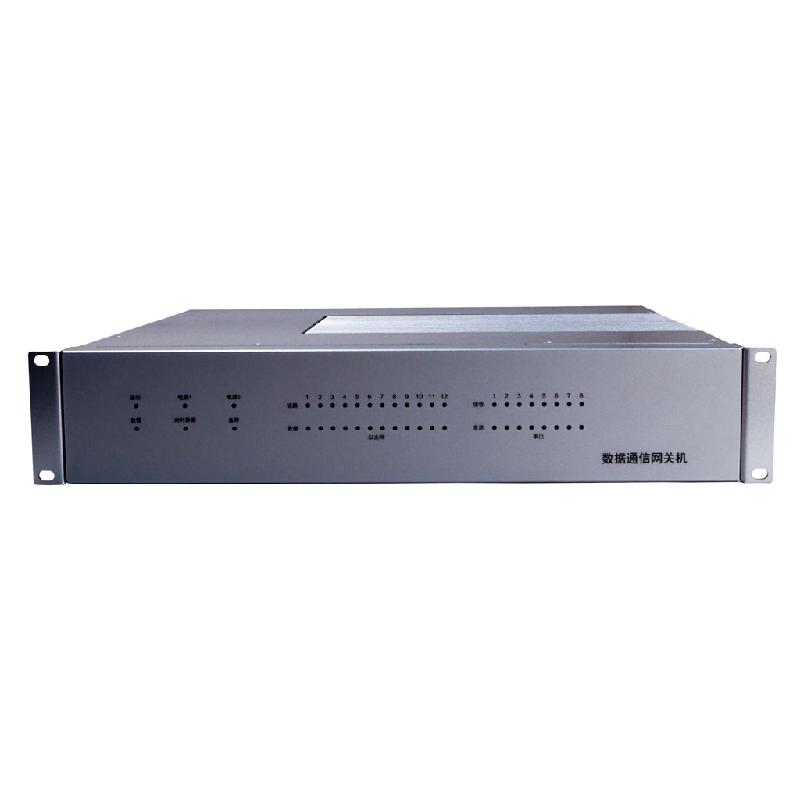

研祥19〞2U標準上架型多網口多串口整機SPC-8271D
-

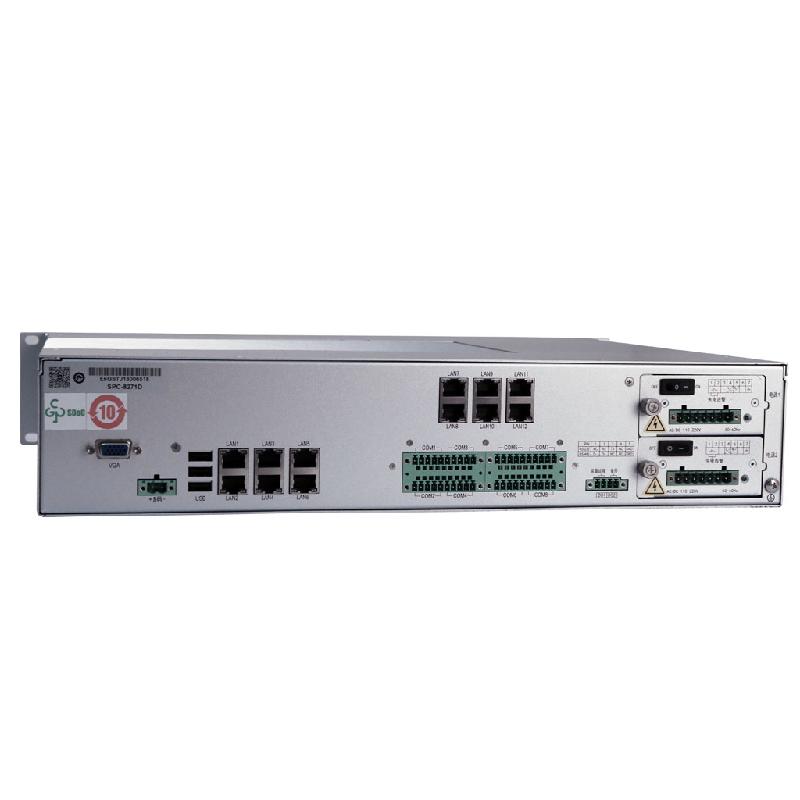

SPC-8271D是一款19〞2U標準上架型多網口多串口整機。采用COM主板和載板架構，基于INTEL SkyLake-U SOC平臺，COM主板CPU選用SkyLake-U FCBGA1356封裝，分別搭配板載INTEL Celeron 3955U 2核 2.0GHz處理器、INTEL I3-6100U 2核 2.3GHz處理器、INTEL I5-6300U 2核 2.4GHz處理器和INTEL I7-6600U 2核 2.6GHz處理器，通過高速連接器連接載板，載板引出各功能模塊；整機后面板提供1個VGA、1個B碼對時、3個USB和2路DO繼電器接口，板載固定6個網口，通過功能模塊可再擴6個網口及8個串口（可配置），電源支持AC/DC 220V/110V 50~60Hz單電源、冗余電源可選(失電告警)；整機支持Windows、湖南麒麟、北京凝思等高內核版本Linux系統。SPC-8271D可廣泛應用于變電站遠程終端管理、智能電網調度通信管理機和地鐵電力監控系統（PSCADA）、地鐵綜合監控前置機（FEP），完全滿足IEC 61850行業標準。
- 整機采用COM-1818主板，CPU分別支持INTEL Celeron 3955U 2.0GHz處理器，INTEL I3-6100U 2.3GHz處理器，INTEL I5-6300U 2.4GHz處理器和INTEL I7-6600U 2.6GHz處理器（可通過更換COM主板來更換CPU配置）；
- 雙路SO-DIMM DDR4內存插槽，單槽最大支持16GB，整機最大支持32GB內存；
- 標配4GB DDR4內存，雙存儲、冗余電源，高可靠行業專用平臺；
- 支持Windows、湖南麒麟、北京凝思、Linux等多種操作系統適配。
| 系統配置 | 處理器 | 支持板載INTEL Celeron 3955U 2核 2.0GHz處理器、 INTEL I3-6100U 2核 2.3GHz處理器、 INTEL I5-6300U 2核 2.4GHz處理器、 INTEL I7-6600U 2核 2.6GHz處理器 |
| 芯片組 | SkyLake-U平臺 | |
| 內存 | 支持雙路SO-DIMM DDR4內存插槽，單槽最大支持16G，最大支持32G內存，整機標配4G內存 | |
| 顯示 | VGA | 提供1個VGA顯示接口，支持分辨率不低于1024×768 |
| 存儲 | SATA | 2個SATA接口，整機提供2個2.5寸硬盤位，標配128G SSD |
| IO接口 | USB | 3個USB2.0 |
| 串口 | 8個RS232串口，串口可配置為RS232/RS485模式，并支持至少4路RS232雙機并聯功能 | |
| 網口 | 板載6個10/100/1000Mbps RJ-45網絡接口,可擴展至12個RJ45網絡接口 | |
| B碼 | 提供一個1×2Pin間距5.08mm的B碼對時接口；IRIG-B差分輸入B碼模塊，同步對時精度≤1ms,在沒有外部時鐘源校正時，24小時守時誤差不超過1s | |
| PCIE | 提供2個網絡模塊或串口模塊擴展槽（非標X4） 提供1個標準PCIE X1擴展槽 | |
| 工作溫度 | 機械硬盤： -5℃～55℃；固態硬盤：-25℃～55℃ | |
| 存儲溫度 | -40℃～+70℃ | |
| 濕熱 | 恒定濕熱：40℃，95%RH（非凝結狀態） | |
| 功耗 | 整機功耗：27.72W（待機狀態） 整機功耗：34.54W（運行BurnInTest 100%） | |
| 電源 | 輸入：AC/50Hz，110V～220V； DC:110V～220V單電源、冗余電源可選 | |
| 外形尺寸(W×H×D) | 440mm（寬）×88 mm（高）×375mm（深） | |
