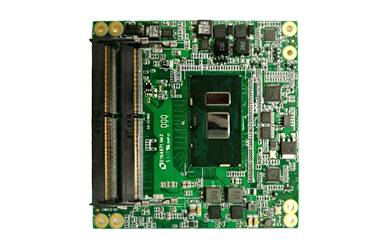

研祥COM EXPRESS主板 INTEL第六代SKYLAKE-U架構COM-1818
-
COM-1818CLNAR模塊采用COM Express2.0總線標準中Type6 Connector Layout，板載Intel第六代高性能低功耗Skylake-U架構的Core 及Celeron的處理器
具有強大的運算能力，支持高性能DDR4內存。可廣泛應用于通信、自動化、醫療等領域，客戶可通過需求來設計開發自 己的載板。
- 主板采用Intel第六代Skylake-U架構,板載Intel Celeron 3955U 、Intel Core I3-6100U 2.3GHz、 I5-6300U 2.4GHz、I7-6600U 2.6GHz
- 支持雙通道DDR4 1866/2133MHz SO-DIMM內存插槽，內存容量可達32GB
- 支持8個USB 2.0,4個USB 3.0、2個串口、2個SATA3.0
- 支持VGA、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示，最多支持3通道獨立顯示
- 支持2*PCIE*4 or 1*PCIE*4+1PCIE*4；SPI、I2C、SMBUS、LPC等總線
- 支持寬壓電源供電（8.5v-20v）
- 工作溫度支持-40℃～85℃
| 處理器 | 板載Intel Celeron 3955U 2.0Ghz 、Intel Core I3-6100U 2.3GHz、I5-6300U 2.4GHz、I7-6600U 2.6GHz |
| 芯片組 | Skylake-U |
| 內存 | 支持雙通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB（非ECC） |
| 顯示接口 | 支持VGA 、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示，最多支持3路獨立顯示 |
| 音頻 | 支持 HDA |
| LAN | 1個10/100/1000 Mbps網口(Intel I219V)，支持網絡喚醒 |
| I/O 接口 | 8個USB2.0接口，4個USB 3.0接口，2個串口，8路輸入/輸出I/O接口 |
| 存儲器 | 2個SATA 3.0接口 |
| 擴展總線 | 2*PCIE*4 or 1*PCIE*4+1PCIE*4；SPI、I2C、SMBUS、LPC等總線 |
| 工作溫度 | 0℃～60℃(可擴展-40℃～85℃)；5%～95%（非凝結狀態） |
| 存儲環境 | -40℃～85℃，5%～95%（非凝結狀態） |
| 看門狗 | 255 級，可編程秒 / 分，超時中斷或系統復位 |
| 電源 | 8.5V-20V寬壓供電 |
| 尺寸（W×Dx H） | 95mm x 95mm |
訂購信息
| 料號 | 型號 | 描述 |
0030-021801 |
COM-1818CLNAR-3955U |
COM Express Basic Type 6模塊/ 板載Intel Celeron 3955U 2.0GHzCPU/支持雙通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB/支持VGA 、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示，最多支持3路獨立顯示/1 個千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展總線、LPC、SPI、SMbus擴展總 線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展 |
0030-021811 |
COM-1818CLNAR-I36100U |
COM Express Basic Type 6模塊/ 板載Intel Core i3-6100U 2.3GHzCPU/支持雙通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB/支持VGA 、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示，最多支持3路獨立顯示/1 個千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展總線、LPC、SPI、SMbus擴展總 線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展 |
0030-022061 |
COM-1818CNAR-I36100U |
COM Express Basic Type 6模塊/ 板載Intel Core i3-6100U 2.6GHzCPU/支持雙通道DDR4 1866/2133MHz SO- DIMM,UP to 32GB/顯示接口自己定義/1個千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展 總線、LPC、SPI、SMbus擴展總線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展 |
0030-021821 |
COM-1818CLNAR-56300U |
COM Express Basic Type 6模塊/ 板載Intel Core i5-6300U 2.4GHzCPU/支持雙通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB/支持VGA 、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示，最多支持3路獨立顯示/1 個千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展總線、LPC、SPI、SMbus擴展總 線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展 |
0030-022051 |
COM-1818CNAR-I56300U |
COM Express Basic Type 6模塊/ 板載Intel Core i5-6300U 2.6GHzCPU/支持雙通道DDR4 1866/2133MHz SO- DIMM,UP to 32GB/顯示接口自己定義/1千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展總 線、LPC、SPI、SMbus擴展總線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展 |
0030-021781 |
COM-1818CLNAR-I76600U |
COM Express Basic Type 6模塊/ 板載Intel Core i7-6600U 2.6GHzCPU/支持雙通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB/支持VGA 、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示，最多支持3路獨立顯示/1 個千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展總線、LPC、SPI、SMbus擴展總 線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展 |
0030-021791 |
COM-1818CNAR-I76600U |
COM Express Basic Type 6模塊/ 板載Intel Core i7-6600U 2.6GHzCPU/支持雙通道DDR4 1866/2133MHz SO- DIMM,UP to 32GB/顯示接口自己定義/1個千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展 總線、LPC、SPI、SMbus擴展總線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展 |
- 工作溫度支持-40℃～85℃
