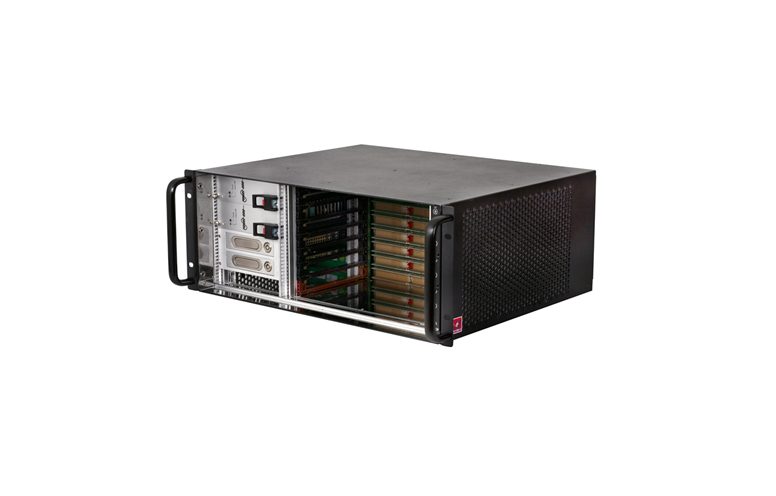

研祥4U 8槽COMPACT PCI通訊計算平臺 CPC-8408B
-
CPC-8408B是一款4U 8槽19" 標準上架式CompactPCI機箱
支持1個系統槽、7個擴展槽，支持前后插卡，符合PICMG2.0 、PICMG2.1、PICMG2.9規范。可插拔風扇模塊，從右到左吹風式散熱設計，進風口安裝防塵網，更換方便。該產品適用于通訊、測控等多個領域。
- 4U 8槽19"標準上架式CompactPCI系統平臺
- 2個2.5"可插拔硬盤托架
- 5個80mm軸心風扇，從右到左吹風式散熱設計?
- 1個系統槽、7個擴展槽，兼容32/64bit、33/66 MHz，支持Rear I/O
- 1+1 250W 3U8HPCPCI冗余電源,兼容AC/DC入
| 機箱結構 | 尺寸：177mm x 481.7mm x 400.6mm (H x W x D) 6U CPCI前插卡（233mm×160mm），后IO插卡（233mm×80mm） 2個2.5”可插拔硬盤托架，1個智能監控模塊不銹鋼金屬箱體，黑色噴漆工藝 |
| 背板 | 背板CPC-9108B： 1個系統槽、7個擴展槽，32/64bit、33/66 MHz CompactPCI總線，支持Rear I/O 1+1 250W 3U8HP CPCI冗余電源, 兼容AC/DC輸入兼容PICMG2.0、PICMG2.1規范 |
| 系統散熱 | 從右到左吹風式散熱設計5個80mm軸心風扇，4800rmp，最大風速7.8m/s |
| 系統電源 | 2個250W 3U CPCI電源，可以選配交流或直流輸入 1+1冗余備份，具有過壓、過流、短路保護電路以及均流功能 |
| 環境規格 | 工作溫度：-5℃～55℃存儲溫度：-40℃～85℃相對濕度：5%～90%非凝結 MTBF > 50,000 hours MTTR < 0.5 hours |
| 機械規格 | 安全性：滿足GB4943的基本要求 EMC：無線電騷擾限值符合GB9254標準A 級 抗擾度符合GB/T 17618標準A 級 抗振動：5-17Hz/1mm振幅，17-200Hz/1g 加速度 抗沖擊：10g加速度，11ms 周期 |
| 兼容規范 | PICMG 2.0 R3.0 CompactPCI Specification PICMG 2.1R2.0 CompactPCI Hot Swap Specification PICMG 2.10 R1.0 CompactPCI Keying Specification PICMG 2.11R1.0 CompactPCI Power Interface Specification |
訂購信息
| 料號 | 型號 | 描述 |
0020-057261 |
CPC-8408B |
19”4U 8槽64Bit CPCI系統/ CPC-9108B背板/2個HDD槽位/2個250W CPCI電源 |
1460-037881 |
6U4HP空白擋板 |
6U高4HP空白擋板組件 |
