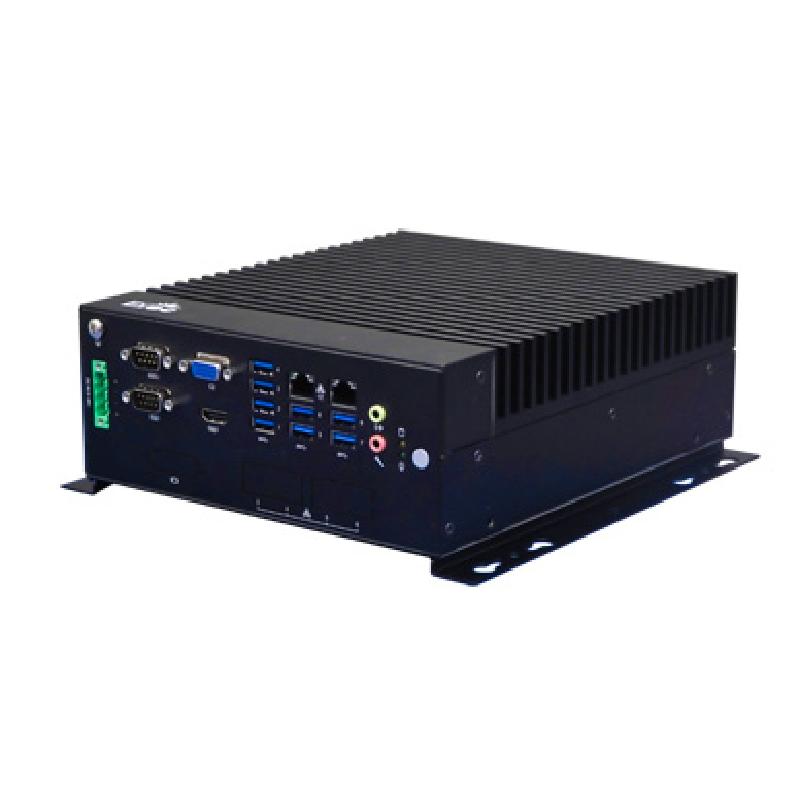

研祥高性能嵌入式系統M80
-
M80是一款高性能嵌入式平臺，主板采用Intel W480E芯片組，支持第十代/十一代至強酷睿處理器；整機結構簡單，外形尺寸小巧，具有優良的散熱與抗振性能；整機IO接口豐富，同時支持WIFI、4G功能；通過高速連接器可擴展豐富IO接口，用戶可自定義接口，支持PCI、PCIE擴展，以滿足不同應用需求；產品主要應用于機器視覺、高速公路車道控制器、AI人工智能與邊緣計算、車路協同與輔助駕駛、智能制造非標設備等應用領域。
- 優良的散熱與抗振性能
- 全密閉無風扇
- 高性能
- 支持4G、WIFI模塊
- 寬溫工作
- 接口豐富可擴展
| 系統配置 |
處理器 |
Intel? Xeon W & 10th /11th Core? i9/i7/i5/i3 ，LGA1200，功耗不超過 65W的系列處理器 |
| 芯片組 |
Intel? W480E |
|
| 內存 |
2個260 Pin DDR4 SO-DIMM插槽，單槽最大支持32G,整機最大支持64G； |
|
| I/O接口 |
整機外置 |

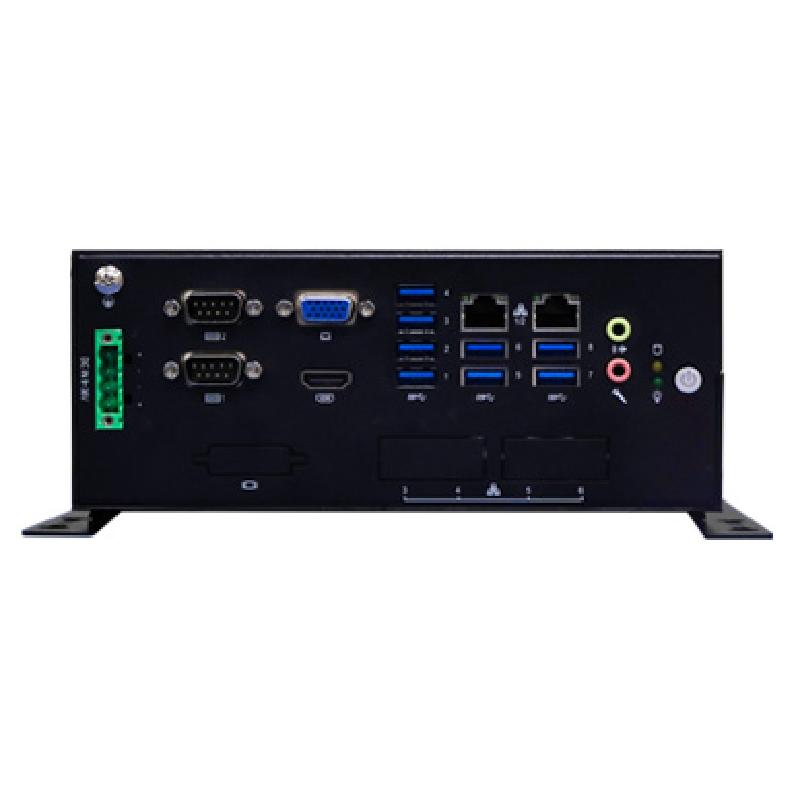

2個RJ45 10/100/1000Mbps網絡接口，可擴展至6個網口； 4個USB3.2（Gen 2）+4個USB3.2（Gen 1）接口； 2個串口(RS232/485/422可選)； 1組Audio接口(支持MIC-IN、LINE-OUT)； 1個VGA，1個HDMI顯示，內置1個DVI接口； |
| 主板內置 |
1個8路GPIO； 4個內置2x5Pin Wafer插針（可擴展RS232）； 1個內置USB2.0（1x5PIN wafer插針，可通過USB線材擴展內置加密狗）； 4個SATA 3.0（6Gbps），支持0/1/5/10; 1個TPM接口，支持TPM2.0； |
|
| 擴展總線 |
主板集成 |
1個M-SATA插槽（實現4G 或存儲功能，4G功能和存儲擴展不能共存使用）； 1個內部SIM卡槽； 1個M.2 Key E（可實現WIFI擴展）； 1個2×30Pin高速連接器,自定義擴展接口，可外接擴展模塊； |
| 存儲器 |
硬盤 |
M80主機本身支持1個2.5寸硬盤位 擴展箱支持可選硬盤擴展支架，支架占用擴展槽位： 1槽擴展箱，可選擴展支架擴展1個2.5寸硬盤位； 2槽擴展箱，可選擴展支架擴展2個2.5寸硬盤位； 3槽擴展箱，可選擴展支架擴展2個2.5寸硬盤位； |
| MSATA/M.2 |
支持1個M-SATA插槽； |
|
| 遠程維護 |
支持AMT功能； |
|
| 電源 |
1個4Pin鳳凰端子型電源接口； 外置AC 220V電源適配器供電 或 DC 9-36V 寬壓輸入可選； |
|
| 開關指示燈 |
電源、硬盤指示燈 |
|
| 環境要求 |
工作溫度 |
0℃～+45℃(機械硬盤/常溫固態硬盤)； -20℃～+60℃（寬溫固態/電子硬盤, CPU TDP≤35W）； -20℃～+50℃（寬溫固態/電子硬盤, 35W＜CPU TDP≤65W）； 注： 1.無風扇整機不推薦搭配HDD普通機械硬盤，整機工作環境的空氣流速須大于0.7m/s。 2.帶風扇配置可以搭配HDD機械硬盤。 |
| 存儲溫度 |
-40℃～+85℃；濕度：5%～95%（非凝結狀態） |
|
| 安裝方式 |
壁掛式、桌面式； |
|
| 外形尺寸 |
80mm（W）×240mm（D)×200mm（H） M80-1P：108mm（W）×240mm（D)×200mm（H） M80-2P：129mm（W）×240mm（D)×200mm（H） M80-3P：154mm（W）×240mm（D)×200mm（H） |
|
| 操作系統 |
支持WIN10（64 bit）、Server 2019和Ubantu X64、Cent OS等高內核版本Linux操作系統； |
|
