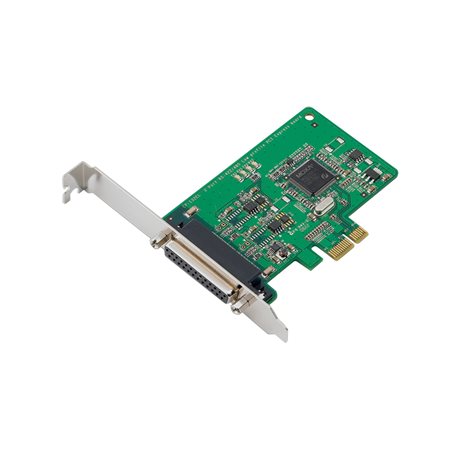

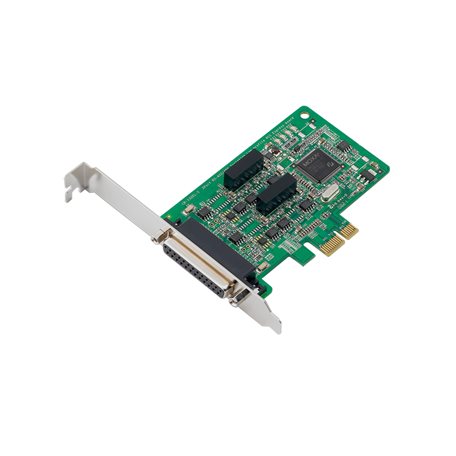

MOXA多串口卡CP-132EL 系列
-
CP-132EL 系列
2 端口 RS-422/485 PCI Express 卡，可選帶 2 kV 光電隔離保護
CP-132EL 系列；2 端口 RS-422/485 PCI Express 卡，可選帶 2 kV 光電隔離保護
特點和優勢
兼容 PCI Express 1.0
串口傳輸速率最高可達 921.6 kbps
128-byte FIFO 和芯片集成的 S/W 流量控制
低擋板設計，適合小型 PC
支持多種操作系統驅動程序，包括 Windows、Linux 和 UNIX
內置 LED 指示燈和管理軟件，易于維護
產品介紹
P-132EL 和 CP-132EL-I 2 端口 PCI Express 多串口卡，專為工業自動化系統中的長距離、基于 PC 的多點數據采集應用而設計。
RS-485 多點通信，1.2 km 距離內可連接多達 31 臺設備
CP-132EL/EL-I 具備 2 個 RS-422/485 串口，每個串口支持高達 921.6 kbps 傳輸速率。在 RS-485 模式下，串口可通過菊花鏈方式，在 1.2 km 通信距離內連接多達 31 臺 RS-485 設備。用戶可選擇 CP-132EL-I 用于長距離 RS-485 通信，產品提供 2 kV 電氣隔離保護，可防止設備損壞。
提供 Windows、Linux 和 UNIX 驅動程序
Moxa 持續支持各種操作系統，CP-132EL/EL-I 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驅動程序，并支持 WEPOS 等其他嵌入式應用操作系統。
產品規格
串口界面 |
|
通信控制器 |
兼容 16C550C |
總線 |
PCI Express 1.0 |
接頭 |
DB25母頭 |
FIFO |
128 bytes |
最大板載數 |
8 |
端口數量 |
2 |
串口標準 |
RS-422、RS-485 |
波特率 |
50 bps 至 921.6 kbps（支持非標準波特率） |
數據位 |
5、6、7、8 |
停止位 |
1、1.5、2 |
校驗位 |
無、偶、奇、Space、Mark |
流量控制 |
無、XON、XOFF |
隔離保護 |
CP-132EL-I-DB9M：2 kV |
串口信號 |
|
RS-422 |
Tx+、Tx-、Rx+、Rx-、GND |
RS-485-4w |
Tx+、Tx-、Rx+、Rx-、GND |
RS-485-2w |
Data+、Data-、GND |
串口軟件特性 |
|
Linux 驅動程序 |
Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x、Linux 內核 4.x、Linux 內核 5.x |
Windows 驅動程序 |
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
UNIX 驅動程序 |
Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6 |
電源參數 |
|
輸入電流 |
CP-132EL-DB9M：548 mA @ 3.3 VDCCP-132EL-I-DB9M：636 mA @ 3.3 VDC |
機械特征 |
|
尺寸 |
CP-132EL-DB9M：67.21 x 101.97 mm（2.65 x 4.08 英寸）CP-132EL-I-DB9M：67.21 x 103.97 mm（2.65 x 4.16 英寸） |
LED接口 |
|
LED 指示燈 |
每個端口內置 Tx、Rx LED |
工作環境 |
|
工作溫度 |
0 至 55°C（32 至 131°F） |
存儲溫度（含包裝） |
-20 至 85°C（-4 至 185°F） |
相對濕度 |
5 至 95%（非冷凝） |
安規認證 |
|
EMC |
EN 55032/24 |
EMI |
CISPR 32，F(xiàn)CC Part 15B Class B |
EMS |
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kVIEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/mIEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kVIEC 61000-4-5 Surge：電源：2 kVIEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/mIEC 61000-4-8 PFMF |
國際認證 |
CP-16OU：KC |
聲明 |
|
綠色產品 |
RoHS、CRoHS、WEEE |
MTBF |
|
時間 |
CP-132EL-DB9M：4,147,133 小時CP-132EL-I-DB9M：1,681,099 小時 |
標準 |
Telcordia (Bellcore) 標準 TR/SR |
