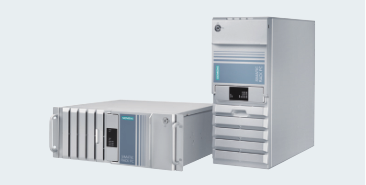

西門子19寸上架式工控機 IPC547G

SIMATIC IPC547G

產品類型

Rack PC, 19", 4HE short enclosure

安裝/顯示

伸縮導軌安裝，水平安裝，垂直安裝；安裝支架可從外部拆卸；塔式安裝（可選）

處理器

ntel Xeon E3-1275 v5 (4C / 8T, 3,6 (4,0) GHz, 8 MB Cache, VT-x / -d, iAMT) 11)

Intel Core i7-6700 (4C / 8T, 3,4 (4,0) GHz, 8 MB Cache, VT-x / -d, iAMT)

Intel Core i5-6500 (4C / 4T, 3,2 (3,6) GHz, 6 MB Cache, VT-x / -d, iAMT)

Intel Pentium G4400 (2C / 2T, 3,3 GHz, 3 MB Cache, VT-x / -d)

內存

From 4 GB DDR4-2133 SDRAM; 2 x DIMM, configurable up to 32 GB or

4 x DIMM 11) ; configurable up to 64 GB 11) ( 僅限 C236 芯片組 )

擴展槽

2 x PCI; 2 x PCIe x16; 1 x PCIe x8; 2 x PCIe x4 (all 312 mm)

圖像

Intel HD Graphics 510 / 530 / P530 integrated in the processor with dynamic video memory up to 1.7 GB;

DP 顯示最大分辨率 : 4096 x 2304 / 60 Hz / 32-bit colors;

DVI: 1920 × 1200 / 60 Hz / 32-bit colors; 獨立顯卡 : NVIDIA NVS 315 可選 , dual-head: 2 x DVI-D or 2 x VGA; PCIe x 16, 1 GB;

最大分辨率：2560 x 1600 / 60 Hz / 32-bit color depth

電源

AC: 100 – 240 V, 50 – 60 Hz / max. 20 ms ( 符合 NAMUR);

optional AC redundant: 100 – 240 V, 50 – 60 Hz / max. 20 m

預裝并激活

Windows 7 Ultimate (32/64-bit) MUI 1) ;

Windows 10 Enterprise 2015 LTSB (64-bit) MUI 1) ;

Windows 10 Enterprise 2016 LTSB (64-bit) MUI 1) ;

Windows Server 2008 R2 Standard Edition incl. 5 Clients (64-bit) MUI 1) ;

Windows Server 2012 R2 Standard Edition incl. 5 Clients (64-bit) MUI 1)

Windows Server 2016 Standard Edition incl. 5 Clients (64-bit) MUI 1)

選件

Suited for Linux

軟件預裝包

軟件包 WinCC V7; WinCC RT Advanced; WinCC RT Professional

硬盤

內部安裝或易拆卸驅動器：

SATA 1 TB; 2 x 1 TB;

RAID 11) (2 x 1 TB Enterprise or 2 x 2 TB Enterprise

and optionally plus 2 TB as Hot Spare);

RAID5 11) (3 x 2 TB Enterprise optionally plus 2 TB as Hot Spare

硬態硬盤（SSD）

內部安裝或易拆卸驅動器 :

SATA 240 GB; 480 GB; 2x 480 GB; RAID1 11) (2 x 480 GB);

光驅

DVD ± R / RW (Slimline)

安裝位置

4 ( 前面板 3x 5,25" 內置 3 x 3,5"/2,5";

1 x Slimline 光驅 ) 或 5 ( 前面板 1 x 5,25"; 3 x 易拆卸驅動器 ;

1 x Slimline 光驅 ) 或 5 ( 前面板 : 4 x 易拆卸驅動器 ;

1 x Slimline 光驅 )

端口

總線

PROFINET RT via Ethernet

以太網口

2 x Intel: 10 / 100 / 1000 MB / s (RJ45); teaming

USB

USB 3.0: 2 x 前置 ; 4 x 后置11) or 2 x 后置

USB 2.0: 4 x 后置 ; 1 x 內置11)

串口/并口

1 x COM1 (V.24); 1 x COM2 (V.24) ( 可選 ); 1 x LPT ( 可選 )

圖形接口

1 x DVI-D / 2 x DisplayPort V1.2 11) or 1 x DisplayPort V1.2; 2 x VGA or 2 x DVI-D via PCIe graphics card ( 可選 )

接口

2 x PS / 2

音頻

1 x Line In; 1 x Line Out; 1 x Mic.

監控診斷

基本功能

Temperature; fan; watchdog; HDD; RAID; SSD;

CMOS battery ( 通過 SIMATIC IPC DiagBase 軟件進行本地報警 )

高級功能

Temperature; fan; watchdog; HDD; RAID; SSD; CMOS battery

系統監控：預防性維護工時計數器、維護模式、網絡 (LAN)、SNMP、OPC 接口

( 可選通過 SIMATIC IPC DiagMonitor 軟件 ）

遠程訪問

可通過 Intel Active Management Technology (iAMT) (at Core i5/i7 and

Xeon) and SIMATIC IPC Remote Manager 實現

前面板LED

POWER; HDD; TEMP; FAN; HDD ALARM 0 / 1 / 2 / 3

環境

防護等級

IP30 前面板 ; IP20 后面板

防護級別

防護等級 I 符合 IEC 61140

濕度

20 – 58 Hz: 0.015 mm; 58 – 200 Hz: 2 m/s2 ( 約 0.2 g)

溫度

0 – 40 oC at full processor performance ( 詳見手冊 )

電磁兼容 (EMC)

信號干擾

EN 61000-6-3; EN 61000-6-4; CISPR 22 / EN 55022 Class B; FCC Class A; EN 61000-3-2 Class D; EN 61000-3-3

指令

安全

IEC 60950-1; EN 60950-1; UL 60950-1; CSA C22.2 No. 60950-1-07

CE / EU，認證

CE 認證，適用于住宅，商業及工業領域； cULus (UL

60950); RoHS; KC; C-Tick; BIS; EAC

尺寸和重量

尺寸(W x H x D) in mm

434 x 177 x 446

重量

15 kg
