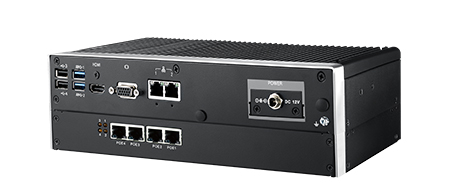

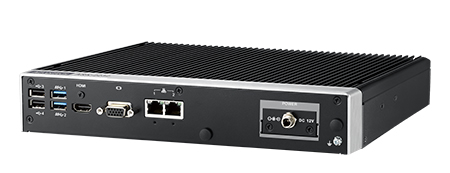

研華無風扇嵌入式工控機 ARK-2232L
-
Intel? Atom? E3940 SoC Modular Fanless Box PC
Intel Atom E3940 Quad Core Soc
Dual independent displays with one 4K HDMI and one VGA
12V lockable DC jack power input
9-36V power module compatible with all-in-one ordering
-20 ~ 60 °C extend temperature operating
Mini PCIe expansion with SIM holder for communication module
M.2 NGFF 2230 E Key for Wifi communication module
mSATA and 1 x 2.5" SATA storage device
Advantech iDoor module compatible
Advantech EMIO miniPCIe module compatible with all-in-one ordering
Advantech MIOe module compatible with all in one ordering (2 Layers)
可選配置：
1、ARK-2232L-S6A1/E3940/4G/500G/適配器
2、ARK-2232L-S6A1/E3940/4G/1T/適配器
3、ARK-2232L-S6A1/E3940/8G/128G固態/適配器
備注：也可以根據客戶需求定制產品。
產品規格
ARK-2232L-S6A1 |
||
處理器 |
CPU |
Intel Atom E3940 四核 C ore SoC 處理器 |
頻率 |
1.6 GHz, turbo burst 1.8 GHz |
|
二級緩存 |
2MB |
|
BIOS |
AMI EFI 64-bit |
|
內存 |
技術 |
DDR3L 1866 MHz |
最大容量 |
8 GB |
|
插槽 |
1 x 204-pin SO-DIMM |
|
顯示 |
芯片組 |
Intel HD Graphics 500 |
圖形引擎 |
4K Codec Decode& Encode for H.264, MPEG2, MVC, VC-1, WMV9, H.265 / HEVC, VP8, JPEG / MJPEG |
|
VGA |
最高分辨率1920 x 1200 @ 60H z |
|
HDMI |
HDMI1.4b高清視頻回放, 3840 x 2160 at 30Hz |
|
雙顯 |
支持, VGA + HDMI |
|
以太網 |
LAN1 |
10/100/1000 Mbps Intel i210-IT GbE,支持網絡喚醒 |
LAN2 |
10/100/1000 Mbps Intel i210-IT GbE,支持網絡喚醒 |
|
音頻 |
接口 |
Realtek ALC888S, 高清音頻，線路輸出，麥克風輸入 |

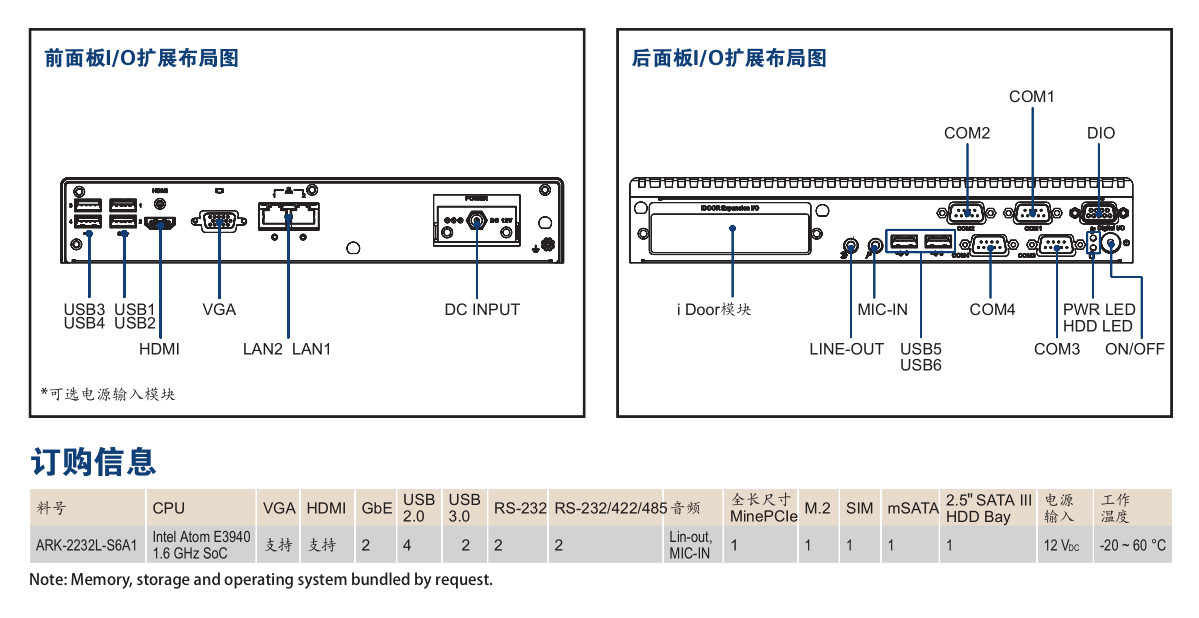

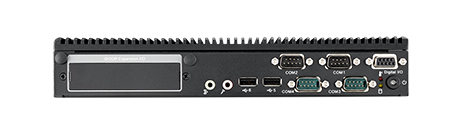

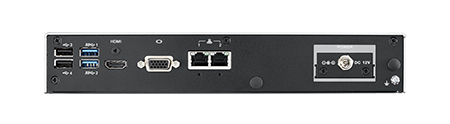

IO 接口 |
串行端口 |
2 x RS-232 ports, 2 x RS-232/422/485 port 自動流控制 |
DIO |
8-bit programmable general purpose input/output |
|
USB接口 |
2 x USB 3.0, 4 x USB 2.0 |
|
TPM |
TPM 2.0 power by Infineon SLB9665TT2.0 (依項目支持) |
|
其他 |
看門狗定時器 |
255 levels時間間隔，可由軟件設置 |
擴展槽 |
Mini PCIe |
1x全長尺寸M ini PC Ie 帶SIM 插槽 |
M.2 |
1 x M.2 2230 E Key |
|
存儲 |
HDD |
1xSATA 2.5" H D D Bay（兼容12. m m 高的HDD）（最大數據傳輸速率300 M B/s） |
mSATA |
1個全長尺寸m SATA插槽（與m iniPC Ie共享） |
|
操作系統 |
Microsoft Windows |
Windows 10 |
Linux |
依項目支持 |
|
電源 |
電源類型 |
AT/ATX |
輸入電壓 |
12V DC (9-36V 可選配) |
|
最小輸入功率 |
12 V, 5 A |
|
電源適配器 |
AC to DC, DC12V/5A, 60W （可選） |
|
功耗(僅限 C PU /內存） |
一般 最大 |
7.79W 17.48W |
物理特性 |
結構 |
鋁殼 |
安裝方式 |
DIN導軌/桌面/壁掛式/VESA安裝 |
|

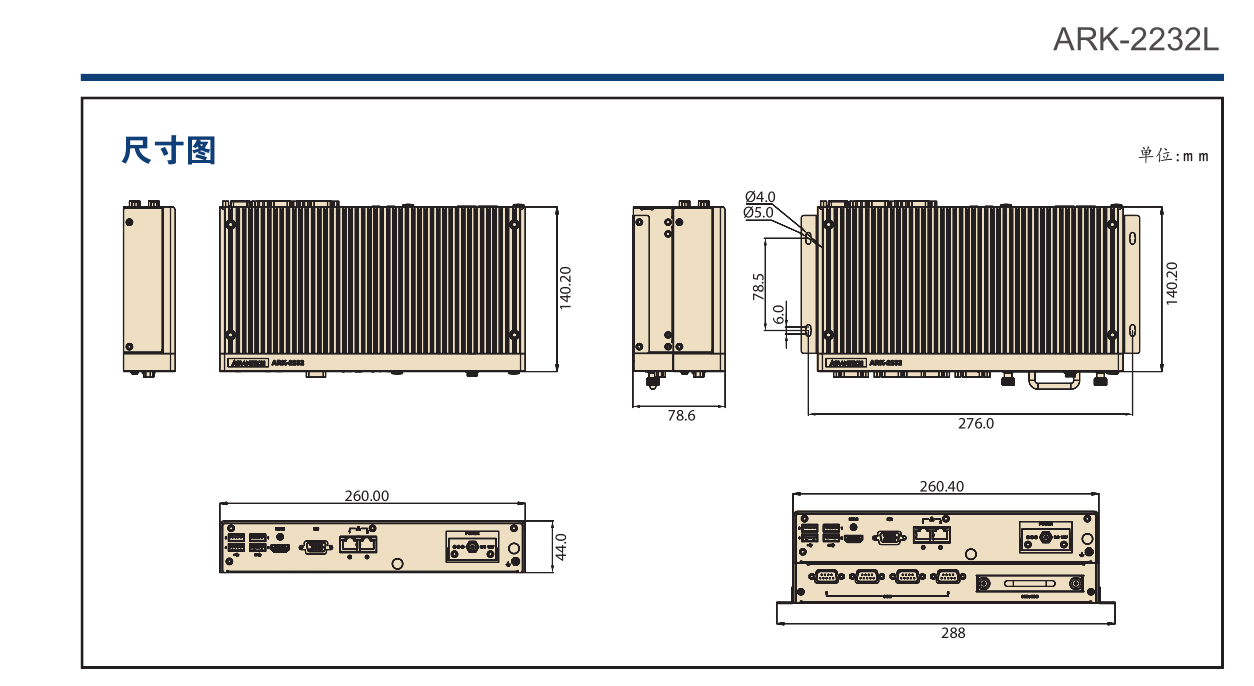

尺寸 (W x H x D) |
260 x 44 x 140.2 mm (10.24" x 1.73" x 5.52") |
|
重量 |
凈重：1.9kg (4.19 lbs);毛重: 2.9kg (6.39 lbs) |
|
工作環境 與認證 |
工作溫度 |
帶寬溫配件：-20 ~ 60 °C (-4 ~ 140 °F) with 0.7m/s 風流 帶常規配件： 0 ~ 40 °C (32 ~ 104 °F) with 0.7m/s 風流 |
存儲溫度 |
- 40 ~ 85 °C ( -40 ~ 185 °F) |
|
相對濕度 |
95% @ 40 °C (非凝結) |
|
抗振保護 |
With SSD: 3 Grms, IEC 60068-2-64, 隨機, 5 ~ 500 Hz, 1 hr/axis. |
|
抗沖擊保護 |
With SSD: 30 G, IEC 60068-2-27, 半正弦, 11 ms 持續時間 |
|
EMC |
CE/FCC Class B, CCC, BSMI |
|
安全認證 |
UL,CB,CCC,CSMI |
|
