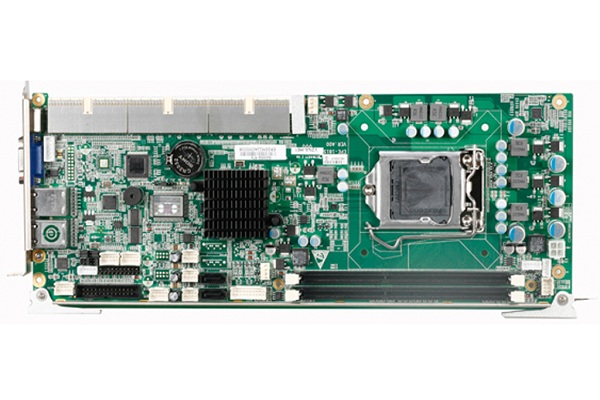

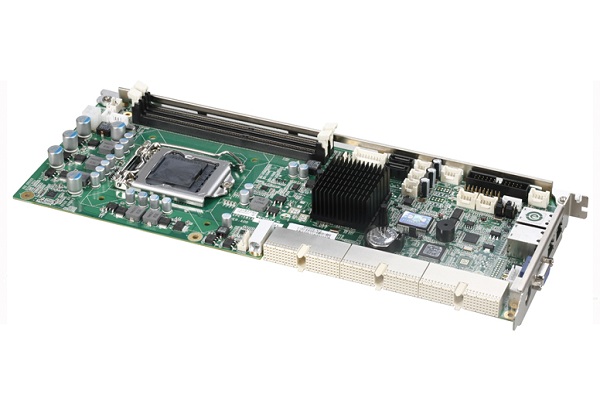

研祥EPE總線（兼容PICMG1.3總線標準）標準全長卡 EPE-1815
-
EPE-1815是基于Intel? H61/B65/Q67芯片組開發的符合EPE總線規范（兼容PICMG1.3總線標準）的標準全長卡；支持Intel市面上主流的Ivy Bridge/Sandy Bridge LGA1155 雙核/四核 i3/i5/i7處理器、Intel? Pentium? 或Celeron? G系處理器；支持兩條800/1066M/1333M 的DDR3內存條，最大支持16G；EPE加固總線使得該全長卡的可靠性強于傳統的PICMG1.3金手指連接全長卡，具有最優性價比、供貨周期長等特點，能廣泛應用在自動化控制、自動化檢測、石油化工、智能交通、安全監控、機器視覺等領域。
可選配置：
1、EPE-1815VNA-H61
2、EPE-1815V2NA-H61
3、EPE-1815VNAU-H61
4、EPE-1815VNA-B65
5、EPE-1815V2NA-B65
6、EPE-1815VNAU-B65
7、EPE-1815VNA-Q67
8、EPE-1815V2NA-Q67
9、EPE-1815VNAU-Q67
備注：也可以根據客戶需求定制服務。
產品規格
處理器 |
支持LGA1155封裝Intel? Core? Ivy Bridge/Sandy Bridge 處理器，支持FSB總線頻率800/1066/1333MHz |
芯片組 |
Intel? H61/B65/Q67 |
內存 |
提供2 條240Pin DDR3 1066/1333內存插槽，支持Un-buffered Non-ECC內存，支持雙通道功能；單條內存插槽最大容量8GB，支持最大內存容量16GB |
顯示接口 |
支持VGA及DVI單顯，VGA+DVI雙顯，其中DVI可選，DVI支持熱插拔功能，支持復制或擴展輸出；VGA最大支持2048×1536@75HZ，32bit色深，DVI最大支持1920×1200@60HZ |
音頻 |
1個HDA音頻接口,支持 Mic-in/Line-in/Line-out |
LAN |
2個10/100/1000Mbps網絡接口，LAN1可支持網絡喚醒，其中1 個可選 |
存儲器 |
H61支持4個SATA 2.0接口，支持熱插拔功能； B65支持1個SATA 3.0接口，5個SATA 2.0接口（其中2個通過底板擴展），支持熱插拔功能； Q67支持2個SATA 3.0接口，4個SATA 2.0接口（其中2個通過底板擴展），支持RAID 0、1、5、10，支持熱插拔功能； 其中1個SATA連接器支持安裝SATA接口的DOM盤。 |
I/O接口 |
2 個串口，其中COM1 支持喚醒功能，支持RS-232/RS-422/RS-485 模式選擇；同時支持LPC擴展4串口； 1 個并口,支持SSP/EEP/ECP 工作模式,支持BIOS 修改工作模式； 10 個USB2.0 端口（H61及B65）、14個USB2.0 端口（Q67），其中4個通過底板引出；2個USB3.0可選 (只針對主板只有1個網口的配置),全部插針接口。 1 個PS/2 鍵盤/鼠標接口 1 個8 位數字I/O 接口 |
擴展總線 |
采用EPE總線標準，支持1個PCIE×16、4個PCIE ×1或1個PCIE×4、4個USB、2個SATA、I2C、4個PCI master,并提供LPC（Low pin count）擴展 |
工作環境 |
0℃～60℃；5%～90%（非凝結狀態） |
儲存環境 |
-20℃～80℃, 5%～90%（非凝結狀態） |
看門狗 |
255級，可編程秒/分，超時中斷或系統復位 |
電源 |
采用ATX電源，支持 ACPI S0/S1/S4/S5 |
尺寸（W×D） |
338.6 mm×129.7 mm |
